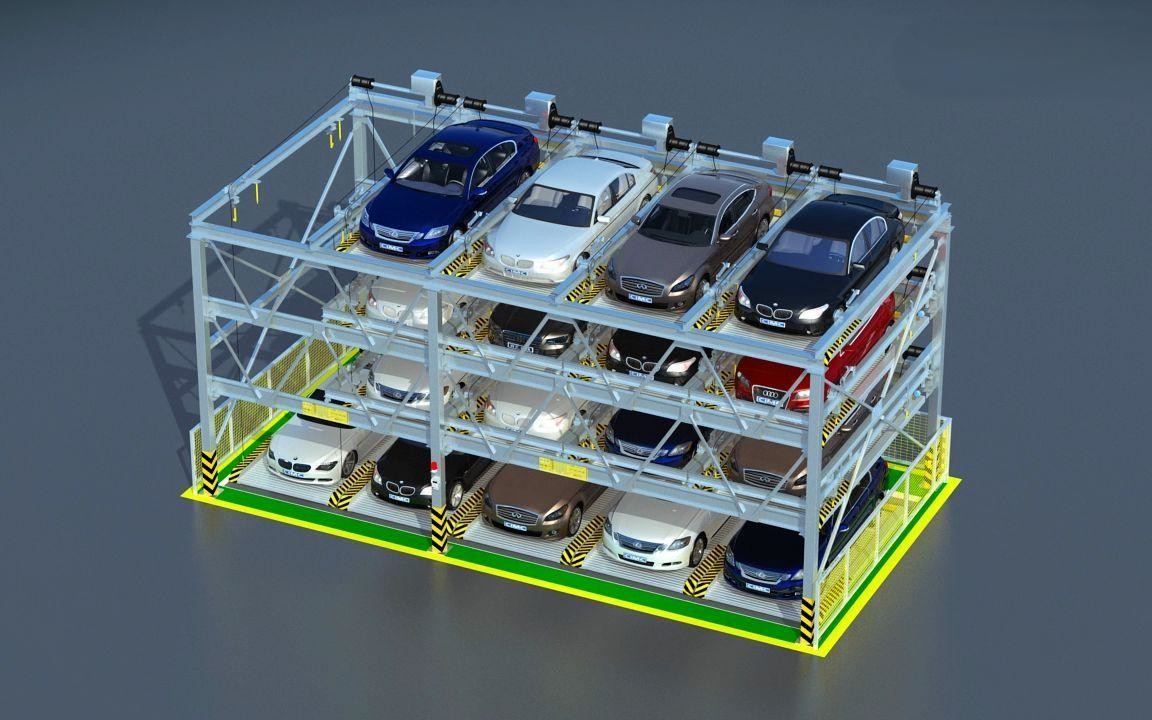

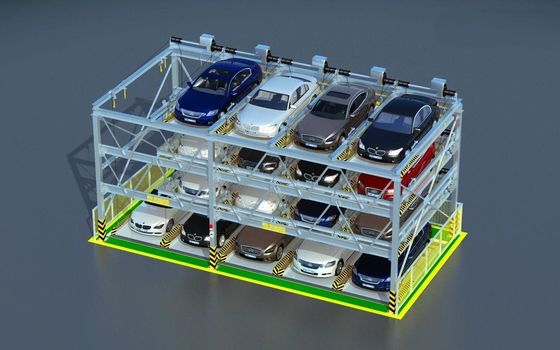

Elevador de vários andares (3-6 níveis) e elevador mecânico cruzado
Princípio de funcionamento
O veículo pode ser acedido levantando ou atravessando a placa do veículo, e a placa do veículo está disponível em cada espaço de estacionamento.a placa de carga da camada de solo só faz o movimento transversal, e a placa de carga da camada média pode fazer o movimento de elevação e o movimento transversal. Há um espaço de estacionamento vazio na camada média e na camada de solo, respectivamente,e o espaço de estacionamento vazio pode ser alterado com o movimento transversal da placa do veículo. Ao aceder a um veículo num espaço de estacionamento, forma-se um canal de elevação a partir de baixo do espaço de estacionamento para cima do espaço de estacionamento vazio, de modo a que o espaço de estacionamento possa ser livremente levantado para o chão,para aceder ao veículo no espaço de estacionamento.
peculiaridade
1, pequena pegada, alta utilização do espaço, instalação modular, pode ser combinação de várias unidades, conveniente e flexível, pode atender a uma variedade de necessidades diferentes
2, acesso carro rápido e conveniente, desenho de feixe de diâmetro exclusivo, acesso do veículo livre de barreiras.
3, controle PLC, alto grau de automação, operação simples, fácil acesso ao carro. interface homem-máquina tem bom controle, uma variedade de métodos de operação podem ser selecionados.
4, poupança de energia e protecção do ambiente, baixo ruído, duplicação do número de estacionamentos e poupança de espaço.
5, design de estrutura simples, operação suave, segura e fiável;
6, equipado com dispositivo anti-quedas eletromagnético, garantir plenamente a segurança do veículo; detecção fotoelétrica, especificações de controlo do veículo e posição de estacionamento, de modo que o veículo estacionamento ordenado;A operação pára automaticamente quando o pessoal se desvia para a garagem, aumentando o fator de segurança da garagem;
7, equipado com botão de parada de emergência, parada de emergência em circunstâncias excepcionais, para evitar acidentes externos;
8O espaço de estacionamento no piso térreo é o mesmo que o espaço de estacionamento da garagem geral.
Parâmetros técnicos
|
Espaço para automóveis Tamanho da capacidade |
comprimento × largura × altura (mm) |
5000 mmX1850 mmX1550 mm | |
| Peso do veículo (kg) | 2000 kg | ||
| Velocidade | Elevação (m/min) |
2 a 3 camada |
4 a 6 camada e acima |
| 4 m/min | 6 m/min | ||
| deslocamento (m/min) | 8 m/min | ||
| Ruído | ≤ 65 dB | ||
