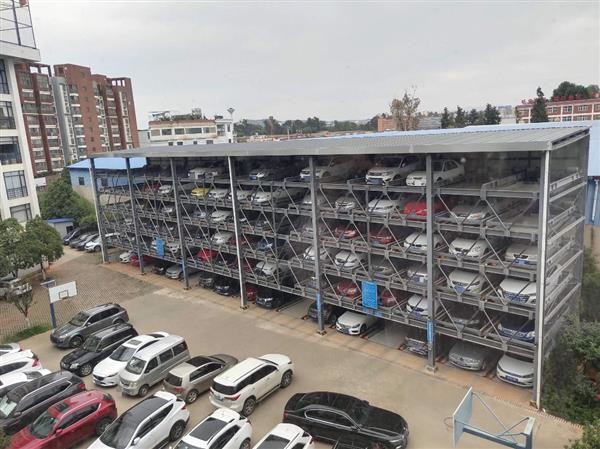

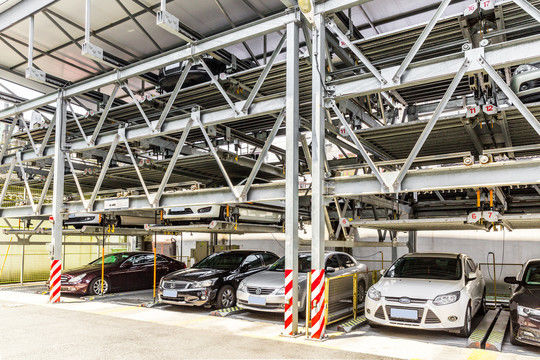

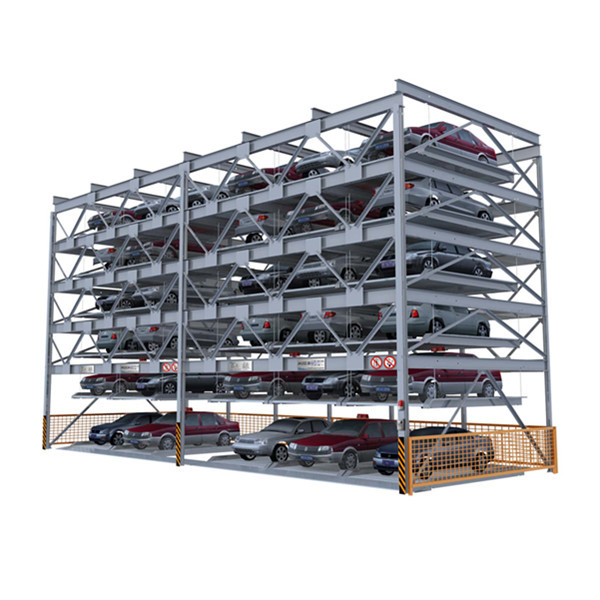

Sistema de estacionamento móvel de elevação hidráulica conveniente para utilização óptima do espaço de estacionamento
Princípio de funcionamento:
O equipamento de estacionamento mecânico de elevação de dois níveis e transversal é dividido em duas camadas, e a entrada e saída estão no piso 1F. A placa de carga de camada 2F pode fazer o movimento para cima e para baixo,e a placa de carga camada 1F pode fazer o movimento transversal esquerda e direitaO piso 1F é provido com um espaço de estacionamento vazio. basta mover a placa de carga piso 1F para a esquerda e para a direita para mudar a vaga, de modo que a placa de carga piso 2F vazio cai para o piso 1F,para aceder ao vagão do piso 2FO carro na placa de carga da camada 1F não necessita de qualquer acção e pode ser acedido directamente.
Ao acessar o veículo, primeiro emissão de instruções através da interface homem-máquina (chaves digitais, cartões deslizantes, impressões digitais), digite o número de estacionamento a ser acessado, você pode acessar o veículo.Quando o veículo a aceder entra e sai da placa de carga da camada 1F, pode ser directamente armazenado e recuperado; armazenar e retirar a camada 2F,e a placa de carga de camada 1F move-se horizontalmente para deixar um espaço sob o espaço de estacionamento para ser armazenado e tomado, e, em seguida, a placa de carga de camada 2F cai para a camada 1F vazia, e o usuário pode acessar o veículo após a placa de carga de camada 2F estar no lugar.
Modo de condução do equipamentoSistema hidráulico + cabo de arame
Características e vantagens do equipamento:
①Sistema de transmissão hidráulica exclusivo, baixo ruído (componentes hidráulicos silenciosos), baixo consumo de energia (redução do peso da placa de carga), alta vida útil (sem carga estática),Proteção de segurança contra sobrepeso (alarme automático de veículos sobrecarregados), sistema de auto-bloqueio anti-explosão de tubulação (explosão de tubulação hidráulica irá bloquear o cilindro), anti-aboto (corrida do cilindro),Função de bloqueio automático e de remoção manual por falha de alimentação (para garantir que, em caso de perda de energia e de controlo,, a placa de transporte permanece estacionária, enquanto o veículo pode ser recolhido com segurança).
②Prevenção de quedas mecânica auto-desenvolvida: a concepção especial do dispositivo de prevenção de quedas do tipo alavanca faz com que a plataforma de elevação forme um mecanismo de viga de cantilever quando não estiver a funcionar,e o fator de segurança é muito melhor do que o do dispositivo tradicional de prevenção de quedas eletromagnéticasQuando o equipamento de estacionamento está estático, o peso da placa de transporte de duas camadas é transmitido para o chão através do quadro anti-queda.Sob a dupla acção do sistema hidráulico e do quadro anti-queda, o cabo de arame de elevação e o sistema de transmissão hidráulica estão em estado de não carga no estado estático do equipamento,que reduz o tempo de carga e os tempos de fadiga do sistema de transmissão hidráulica, melhora a segurança do sistema e prolonga a vida útil do sistema de transmissão hidráulica.
③Como todos sabemos, a altura da plataforma de elevação é determinada pelo comprimento do cilindro no cilindro hidráulico, no caso de altura de elevação conhecida,o projeto de um curso fixo do cilindro hidráulico deve garantir a forma mais segura de condução, posicionamento preciso, para garantir a segurança, reduzindo a utilização de peças elétricas, reduzindo consideravelmente a taxa de falha do equipamento.
④Cordel de arame único estrutura de transmissão de elevação de quatro pontos, elevação suave, alto fator de segurança, toda a raiz sem riscos de segurança de interface são fáceis de encontrar fácil de verificar,A manutenção é mais conveniente.
Parâmetros técnicos
|
Espaço para automóveis Tamanho da capacidade |
comprimento × largura × altura (mm) |
5000 mmX1850 mmX1550 mm | |
| Peso do veículo (kg) | 2000 kg | ||
| Velocidade de elevação ((m/min) | 4m/min | ||
| Velocidade de deslocamento (m/min) | 8 m/min | ||
| Ruído | ≤ 65 dB | ||
